北京市南水北调调度方案研究

构建南水北调供水环路可视化仿真系统

建立数字仿真系统，实现调度方案可视化，将有用的信息通过图表和动画表现出来，将可视化与工况计算结果相耦合，利用可视化技术将计算结果进行人机交互调整，使决策者和管理人员快速的获得直观的信息，有效地制定和调整方案。

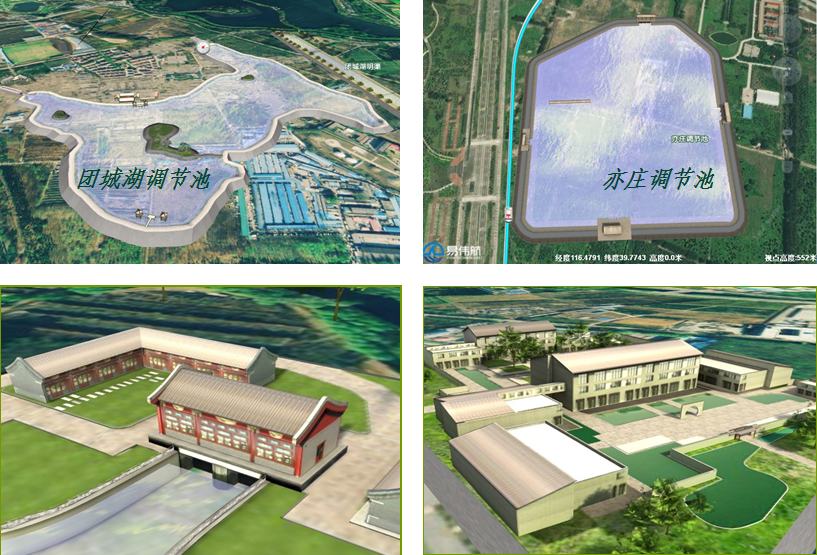

①建立供水环线的三维视景仿真。对南水北调环线附近地形和环线主要枢纽建筑物进行三维建模并建立三维可视化平台。

调节池工程

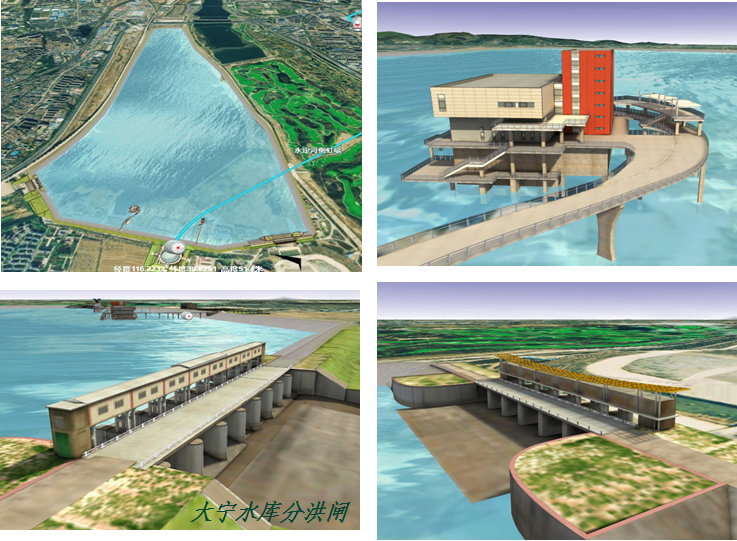

大宁水库

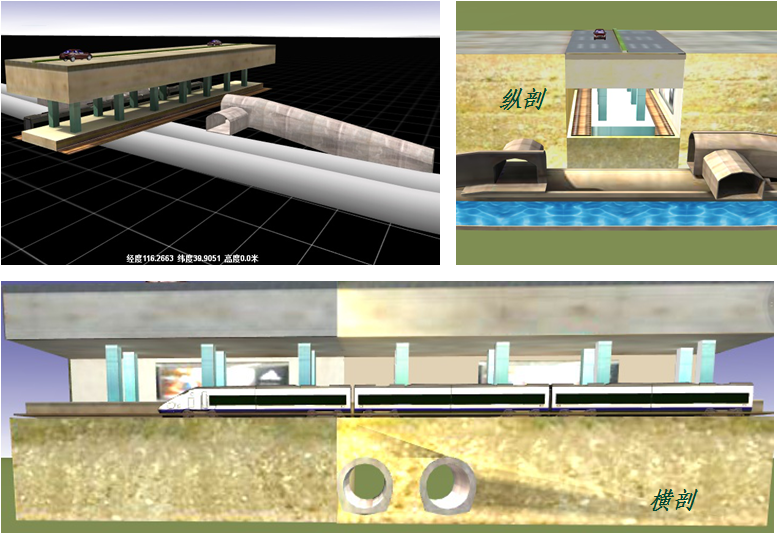

五棵松地铁

②实现数据库的建立与连接。建立专题数据库、三维空间数据库以及进行数据库连接。

③集成可视化平台。将南水北调环线虚拟场景与环线供水数学模型计算相关联，实现对流量、流速、流向、水位、压力等数学模型的计算结果、闸阀启闭情况在三维可视化平台下的可视化仿真动态显示与查询。

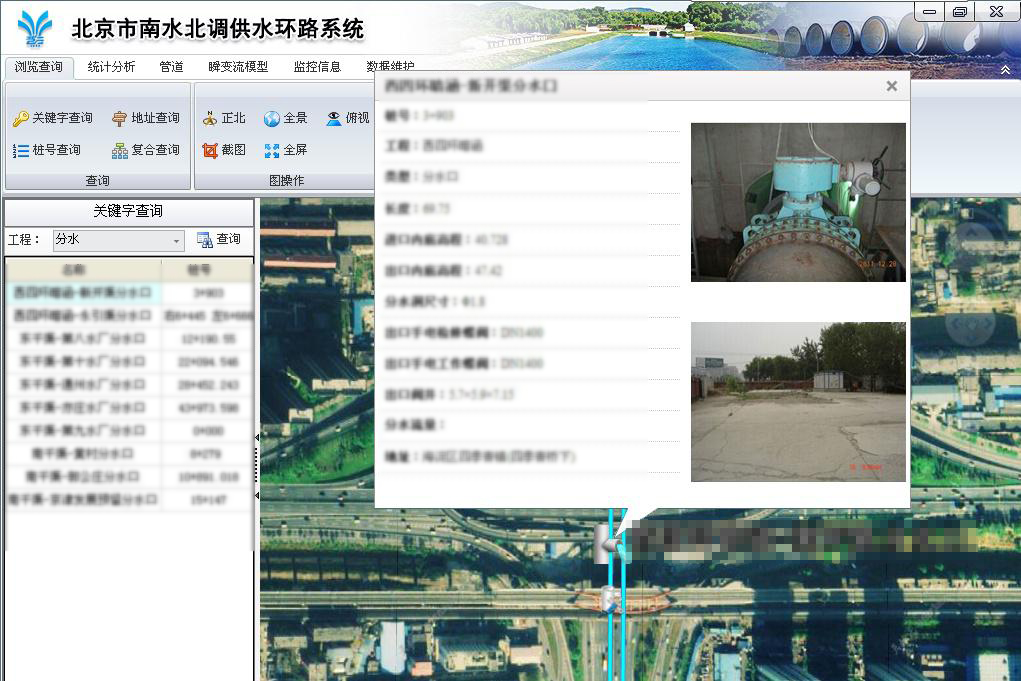

查询

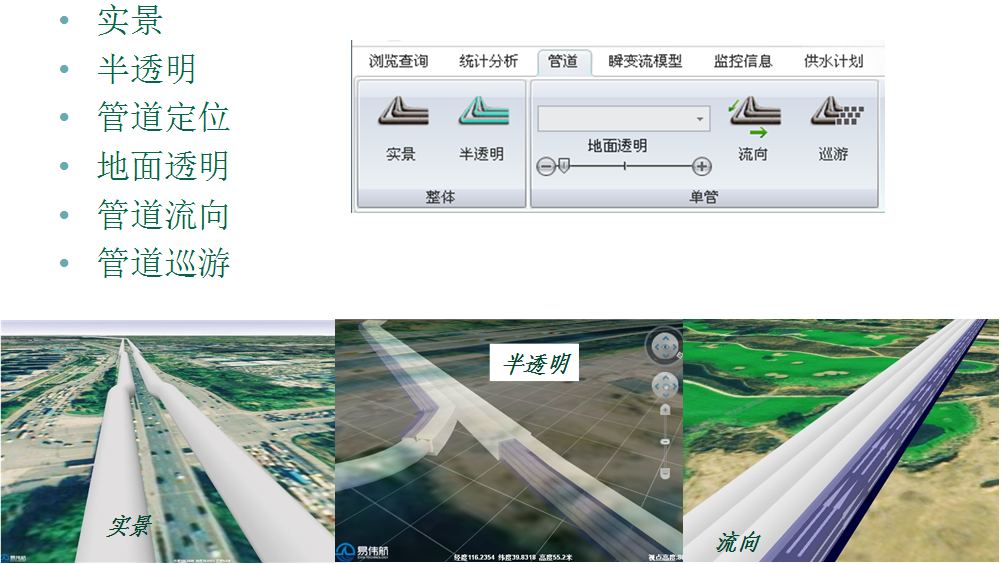

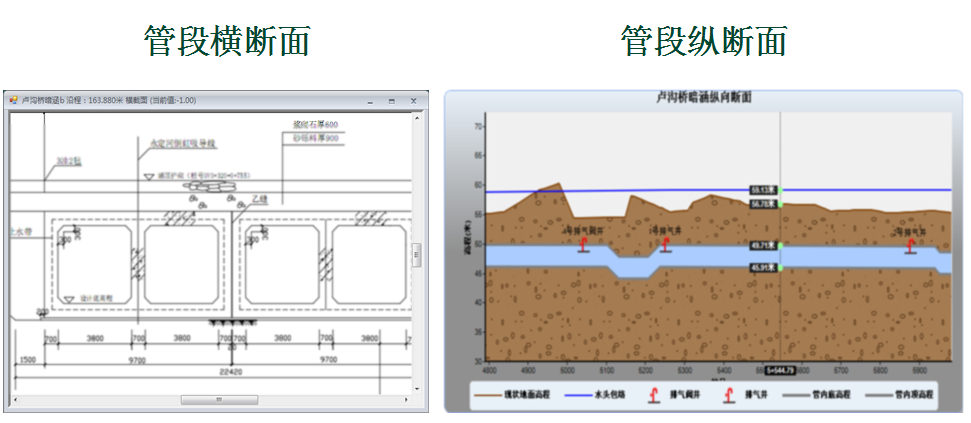

管道

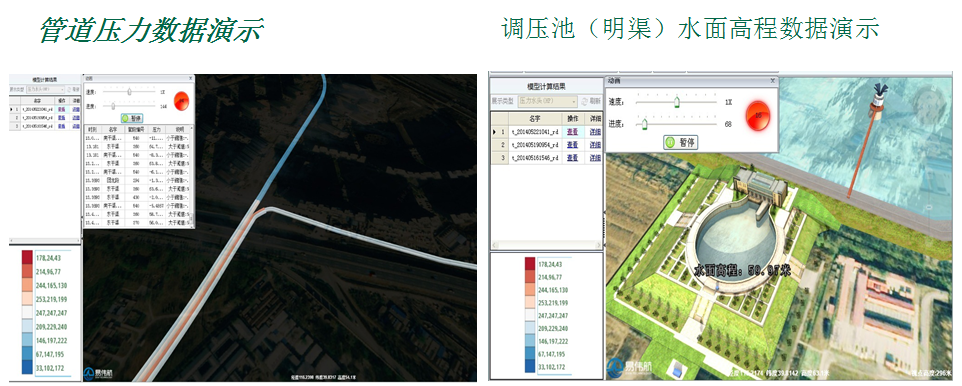

④实现应急调度预案可视化，实现对系统中各节点压力的实时变化情况、各空气阀及调压井的设置情况、水泵的启闭规律以及压力极值出现的时间地点的可视化仿真，指导工程运行时的技术人员操作。全面提高通水过程处置各种突发事件和抗风险的能力，确保在发生各类重特大事件时科学有序、高效迅捷地组织开展应急抢险、救援工作，最大限度地减少人员伤亡和财产损失，确保北京市南水北调供水系统的安全。

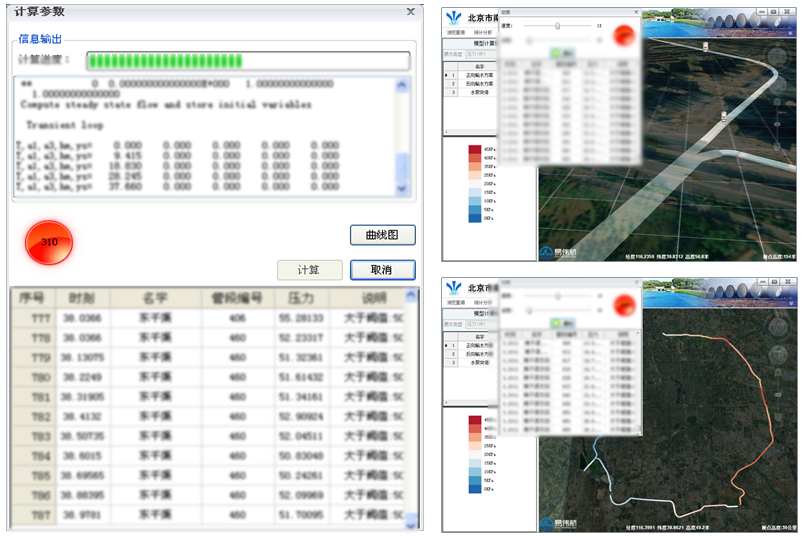

计算中管道压力报警器

结果展示

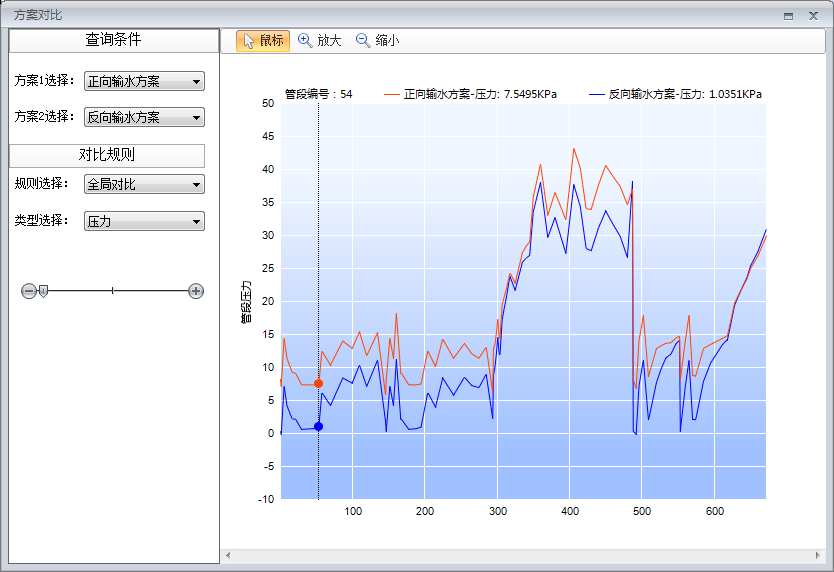

两个方案计算结果对比
